2022年电气工程师《发输变电专业》章节练习(2022-01-03)

发布时间：2022-01-03

2022年电气工程师《发输变电专业》考试共题，分为。小编为您整理第1章　电路与电磁场5道练习题，附答案解析，供您备考练习。


1、 ；RLC串联电路中,在电容C上再并联一个电阻R ,则电路的谐振频率将（）。【单选题】

A.升高

B.降低

C.不变

D.不确定

正确答案:B

答案解析:方法一：如图所示，没有并联电阻之前,电路的谐振频率为：并联之后，电路的总阻抗为：发生串联谐振时阻抗Z的虛部为0 ,即：，又，故ω/'＜ω，电路的谐振频率会降低。方法二：未并联电阻之前，电路的谐振频率为：，当电容并联一个电阻后,相当于电容变小了，电感不变，故频率变小。

2、电路如图所示，电路的时间常数为（）。【单选题】

A.10ms

B.5ms

C.8ms

D.12ms

正确答案:B

答案解析:RC电路中，时间常数为τ=RC ,式中的R是将电压源置零后，从电容两端进去的入端电阻。根据戴维宁等效定则求等效电阻，如图所示 ，，，所以Ω。因此时间常数为：ms。

3、均匀传输线的原参数：，。则传输线在频率为1000Hz时的传播速度、波长λ分别为（ ）。【单选题】

A.38000km/S , 380km

B.283km/S , 22.8km

C.14200km/S , 14.2km

D.283000km/S , 283km

正确答案:D

答案解析:首先计算单位长度均匀传输线的复阻抗和复导纳分别为：，，根据公式，传播系数：，传播速度：，波长：。

4、图示对称三相电路中，线电压为380V ,线电流为3A ,若功率表读数为684W ,则功率因数应为下列哪项数值？（ ）【单选题】

A.0.6

B.0.8

C.0.7

D.0.9

正确答案:A

答案解析:线电压为380V ,线电流为3A ,甶于采用的是三相对称负载,则相电流为： ；,由图可知功率表测的是B、C两相间的电压，A相电流，因此有：,解得功率因数为：。

5、半球形电极位置靠近一直而深的陡壁，如图所示，若R=0.3 , h = 10m , 土壤的电导率为，该半球形电极的接地电阻为（ ）。【单选题】

A.53.84Ω

B.53.12Ω

C.53.98Ω

D.53.05Ω

正确答案:A

答案解析:假想陡壁右侧一球与此半球对称布置，由镜像法知，该半球流出的电流I是对称的，半球到无穷远处的电压是两个半球独自在半无穷大土壤中的电流引起的电位的叠加：接地电阻为：将各参数代入可得电阻大小为53.84Ω。

下面小编为大家准备了 电气工程师 的相关考题，供大家学习参考。
自然接地极中的铁塔的各基础间的冲击利用系数ηi应为( )。

A、0.4～0.8
B、0.4～0.5
C、0.4～0.6
D、0.5～0.8
答案：B
解析：
接地极的利用系数
配电线路保护用熔断器，其熔体额定电流不应小于线路计算电流的（ ）倍。

A. 1.0； B. 1.1, C. 1. 2, D. 1. 3。
答案：A

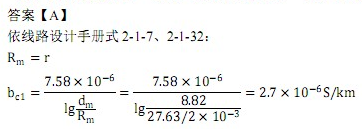

解析：

答案：A
解析：
竖井内的（）的电气线路，相互之间的距离应不小于300mm,或采用隔离措施， 并且高压线路应设有明显标志。
A.高压； B.低压； C.应急电源； D.通信。

答案：A,B,C
解析：
