2021年电气工程师《发输变电专业》每日一练(2021-12-15)

发布时间：2021-12-15

2021年电气工程师《发输变电专业》考试共题，分为。小编每天为您准备了5道每日一练题目（附答案解析），一步一步陪你备考，每一次练习的成功，都会淋漓尽致的反映在分数上。一起加油前行。

1、如图所示电路中u=-10V ，则6V电压源发出的功率为下列何值？（）【单选题】

A.9.6W

B.-9.6W

C.2.4W

D.-2.4W

正确答案:A

答案解析:根据KVL定律可得：6+10I- (-10) =0。解得I=-1.6A，即电流方向与参考方向相反，电压源发出正功率，大小为P=UI=6×1.6=9.6W。

2、高电压长距离输电线路，当末端空载时，末端电压与始端电压相比，会有（ )现象。【单选题】

A.末端电压比始端电压低

B.末端电压比始端电压高

C.末端电压等于始端电压

D.不确定

正确答案:B

答案解析:高压长距离输电线路当末端空载时，将岀现长线路的电容效应，即由于末端线路对地电容而产生容性无功功率，系统内的无功率过髙，导致末端电压高于始端电压。

3、如图所示电路输入电压中含有三次和五次谐波分量，基波角频率为1000rad/s。若要求电阻R上的电压中没有三次谐波分量,R两端电压与u的五次谐波分量完全相同，则L的数值应为下列哪项？（）【单选题】

A.1/9H

B.1/900H

正确答案:A

答案解析:由于R上的电压没有三次谐波电压,说明在三次谐波的作用下，L所在的并联支路发生了并联谐振，阻抗趋于无穷大，整个支路相当于断路。三次谐波下并联阻抗为：，化简得：。

4、均匀传输线的原参数：，。则传输线在频率为1000Hz时的传播速度、波长λ分别为（）。【单选题】

A.38000km/S , 380km

B.283km/S , 22.8km

C.14200km/S , 14.2km

D.283000km/S , 283km

正确答案:D

答案解析:首先计算单位长度均匀传输线的复阻抗和复导纳分别为：，，根据公式，传播系数：，传播速度：，波长：。

5、如图所示电路中，u=0.5V , i=1A，则R为（）。【单选题】

正确答案:B

答案解析:由于us未给出，因此把u=0.5V看成电压源，等效电路如图所示，由基尔霍夫定律得：

下面小编为大家准备了电气工程师的相关考题，供大家学习参考。

适用于风机、水泵作为调节压力和流量的电气传动系统有下列哪几项？()
(A)绕线电动机转子串电阻调速系统
(B)绕线电动机串级调速系统
(C)直流电动机的调速系统
(D)笼型电动机交流变频调速系统

答案：B,D

解析：

依据:《钢铁企业电力设计手册》(上册)P307。

一台Y形连接的三相感应电动机，额定功率PN＝15kW，额定电压UN＝380V，电源频率f＝50Hz，额定转速nN＝975r/min，额定运行时效率ηN＝0.88，功率因数cosφ＝0.83，电磁转矩Te＝150N·m，该电动机额定运行时电磁功率和转子铜耗为（　　）。

A． 15kW，392.5W
B． 15.7kW，392.5W
C． 15kW，100W
D． 15.7kW，100W

答案：B

解析：

依题意可取同步转速n1＝1000r/min，则极对数为：p＝（60f）/n1＝60×50/1000＝3。额定转差率：sN＝（n1－nN）/n1＝（1000－975）/1000＝0.025。用角速度代替转速后，得到Te＝PMec/Ω＝PM/Ω1，机械角速度Ω1＝2πf/p，则：电磁功率：PM＝TeΩ1＝150×（2π·50/3）＝15.7kW；转子铜耗：PCu2＝SPM＝0.025×15.7×1000＝392.5W

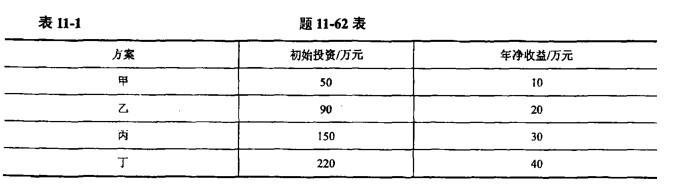

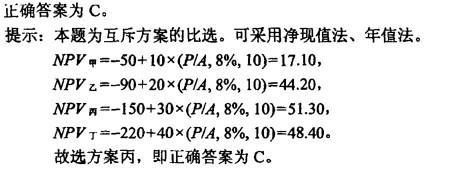

有四个互斥方案，寿命期均为10年，基准收益率为8%, (P/A, 8%, 10) =6.710 1, 各方案的初始投资和年净收益如表11-1所示，则最优方案为（）。
