2022年电气工程师《发输变电专业》历年真题(2022-03-07)

发布时间：2022-03-07

2022年电气工程师《发输变电专业》考试共题，分为。小编为您整理历年真题10道，附答案解析，供您考前自测提升！

1、图示正弦交流电路中，已知US = 100∠0°V，R=10Ω，RL= 20Ω；Rc= 30Ω，当负载ZL为下列哪项数值时,它将获得最大功率？ 【单选题】

A.8+j21Ω

B.8-j21Ω

C.8+j26Ω

D.8-j26Ω

正确答案:C

答案解析:最大功串传输条件是，当负载阻抗等干去掉负载后的戴维南等效电路的内阻抗共轭时，在负载中可获得最大功率。因此本题实际为求戴维南等效电路内阻杭。 将图中两个独立电源置零（电流源开路，电压源短路），则：Zin = （j20//10) + (-j30) = 8 -j26Ω则其共轭值为：ZL= 8 +j26

2、要获得32K×8的RAM，,需要4K×4的RAM的片数为（）。【单选题】

A.8个

B.16个

C.32个

D.64个

正确答案:B

答案解析:

3、图示对称三相电路中，已知线电压U1=380V，负载阻抗z01=-j12Ω，z2=3+ j4Ω。三相负载吸收的全部平均功率P为（）。【单选题】

A.17.424kW

B.13.068kW

C.5.808kW

D.7.424kW

正确答案:A

答案解析:

4、一台三相感应电动机PN = 1000kW，电源频率f为50Hz，额定电压UN = 6kV，Y接法，功率因数cosψ=0. 75，效率ηN= 0.92，绕组系数Kw1=0. 945，定子绕组每 相串联匝数N1 =92,已知电机的励磁电流Im?=45%In，求其三相基波旋转磁势辐值为（）。【单选题】

A.4803. 3 安匝

B.9607. 6 安匝

C.21346. 7 安匝

D.16367. 8 安匝

正确答案:D

答案解析:额定相电流：三相基波磁动势幅值：

5、图示电路中的R、L串联电路为日光灯的电路模型。将此电路接于50HZ的正弦交流电压源上，测得端电压为220V，电流为0. 4A，功率为40W。电路吸收的无功功率Q为（）。【单选题】

A.76. 5var

B.78. 4var

C.82. 4var

D.85. 4var

正确答案:B

答案解析:

6、为使断路器弧熄电压恢复过程为非周期性的，可在断路器触头两端（）。【单选题】

A.并联电容

B.并联电抗

C.并联电阻

D.辅助触头

正确答案:C

答案解析:断路器触头一端并联电阻的等效电路如解图所示，其中L、R分别为设备的电感和电阻，C为设备的对地电容，电源电压为e（t），为便于分析，认为在此过程中电源电压瞬时值的变化并不大，以一常数E0来代表，为电流过零 熄弧瞬间的电源电压瞬时值。 断路器S1打开后问隙两端的电压恢复过程，实际上就是电源向电容C上充电的过程，当开关K关闭后在间隙上的电压变化过程就间隙两端的电压恢复过程。在K闭合瞬间，间隙上的电压为-U，即熄弧电压值，取号表明与电源电势相反。下面对孤隙电压恢复过程进行分析：

7、23.真空中有一线密度r沿Z轴均匀分布的无限长线电荷，P点距离Z轴垂直距离为ρ，求距离导线r处一点P的电场强度E（）。【单选题】

A.

B.

C.

D.

正确答案:B

答案解析:

8、断路器开断中性点不直接接地系统中的三相短路电流，首先开断相后的工频恢复电压为（）（为相电压） 。【单选题】

A.

B.

C.

D.

正确答案:C

答案解析:《导体和电器选择设计技术规定（DL/T 5222—2005)的相关规定如下：第9.2.3条的条文说明：三相断路器在开断短路故障时，由于动作的不同期性，首相开断的断口轻头间所承受的工频恢复电压将要增高，增高的数值用首相开断系数来表征。首相开断系数是指三相系统当两相短路时，在断路器安装处的完好相对另两相间的工頻电压与短路去掉后在同一处获得的相对中性点电压之比。分析系统中经常发生的各种短路形式，第一开断相断口间的工频恢复电压，中性点不接地系统者多为1.5倍的相电压；中性点接地系统多为1.3倍相电压。中性点不直接接地系统的三相短路故障如解图所示。 设A相为首先开断相：电弧电流先过零，电孤先熄灭，即： 在A相熄灭后，经过5ms(90°)，B、C两相电流同时过零，电孤同时熄灭，此时电源的线电压加在两个串联的断口上，若认为两断口是均匀分布，则每一断口只承担一半电压，即：

9、图示电路中，已知L1=0.12H，ω=314rad/s，u1(t) =U1mcos(ωt)+U3mcos(3ωt),u2 (t) =U1mcos(ωt)。 C1和C2的数值分别为下列哪种数值？ 【单选题】

A.7.39μF 和71.14μF

B.71.14μF 和7.39μF

C.9.39μF 和75.14μF

D.75. 14μF 和9.39μF

正确答案:C

答案解析:

10、有一线路和变压器组成的简单电力系统归算到高压侧的等值电路如图所示。线路及变压器的参数标在图中，当C点实际也压为110∠0°kV,线路末端并联支路功率及输入变压器的功率分别为（）（不考虑电压降落横分量)。【单选题】

A.j2. 688MVA，20. 22+j17. 65

B.j3. 688MVA，23.15+j19. 32

C.j2.688MVA，23. 15+j19. 32

D.j3. 688MVA，20. 22+j17. 65

正确答案:D

答案解析:等效电路如解图所示，各功串及电压标注在图中。变压器串联支路电压降落纵分量：忽略电压降落橫分量，则 线路末端并联支路功率： 变压器串联支路功串损耗： 变压器并联支路的功率损耗: 输入变压器的功率为：

下面小编为大家准备了 电气工程师 的相关考题，供大家学习参考。

---

供配电系统短路电流计算中，在下列哪些情况下，可不考虑高压异步电动机对短路峰值电流的影响？ （）
（A）在计算不对称短路电流时
（B）异步电动机与短路点之间已相隔一台变压器
（C）在计算异步电动机附近短路点的短路峰值电流时
（D）在计算异步电动机配电电缆处短路点的短路峰值电流时

答案：A,B

解析：

依据：《工业与民用配电设计手册》（第三版）P151第4行。

---

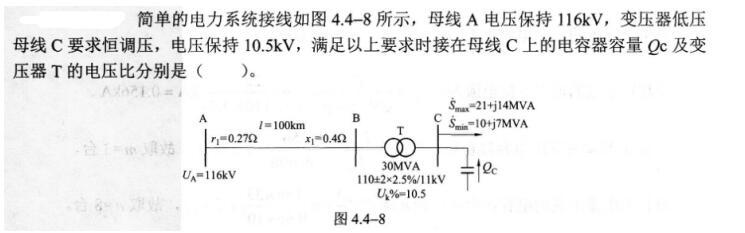

答案：B

解析：

---

华中地区某发电厂装机为2X200MW+2X300MW，以发电机一变压器组单元接线接入220kV配电装置，送出线路共5回，每回线路的最大输送功率均为250MW,220kV断路器选用SF6柱式断路器。根据系统计算，220kV电压波动范围是209~242kV,主变离压侧抽头为（242—2X2.5%）kV。
发电机的额定功率因数均为0.85。
300MW发电机出口电压为20kV、200MW发电机出口电压为15.75kV。
该电厂年利用小时数为3000h，上网电价为0.20元/kWh。
厂址内最热月平均最高温度为40℃。
已知：220kV系统侧电抗为0.15 （Sj=1OOOMVA）,运算曲线中，300MW发电机短路电流标么值是3.7，200MW发电机短路电流标么值是2.8。当220kV母线发生三相短路时，母线短路电流周期分量有效值是（）。
A.34.55kA； B.24.71kA； C.33.05kA； D.26.60kA。

答案：D

解析：

解答过程：
