【试题要求】
1.任务要求

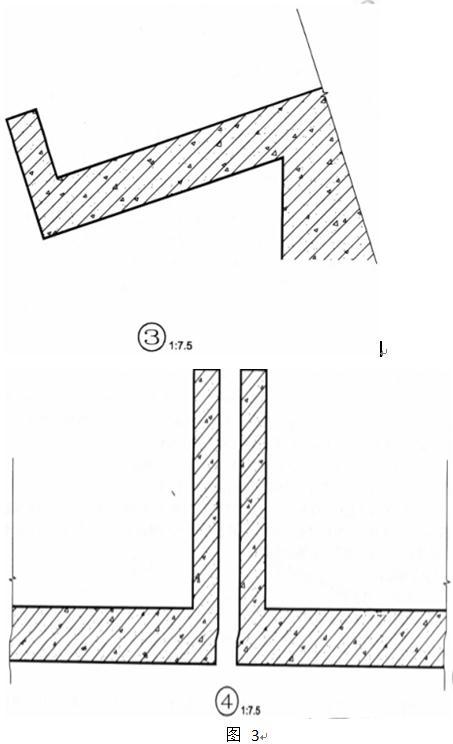

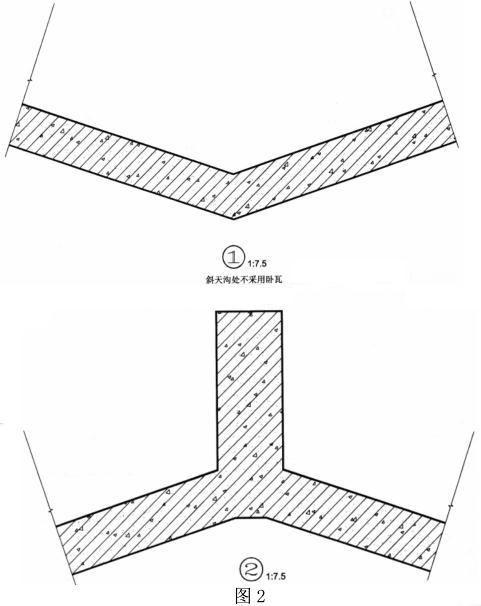

图 1 为建于非地震、非大风地区小住宅的坡屋顶平面图，按要求使用下面提供的基本构件和材料，画出指定的①～④节点详图（图 2、图 3 上作答），其构造应符合坡屋顶的要求，并注明材料和构件名称。
2.任务说明
(1)本图节点构造以国标 00SJ202
（一）图集为依据。
(2)屋面结构层为 100mm 厚现浇钢筋混凝土板。
(3)屋面坡度为 1：3，采用自由落水，出檐 500mm，山墙高 500mm，伸缩缝宽 60mm。
3.屋面构件
(1)机制 S 形瓦 314mm×314mm。
(2)木挂瓦条 30mm×25mm（h）。
(3)顺水条 30mm×25mm (h)，中距 600mm。
(4)35mm 厚 C15 细石混凝土找平层（配φ6@500mm×500mm 钢筋网）。
(5)保温隔热层 60mm 厚。
(6)高聚物改性沥青防水卷材 2mm 厚。
(7)找平层 1:3 水泥砂浆 20mm 厚。
(8)现浇钢筋混凝土板 100mm 厚。

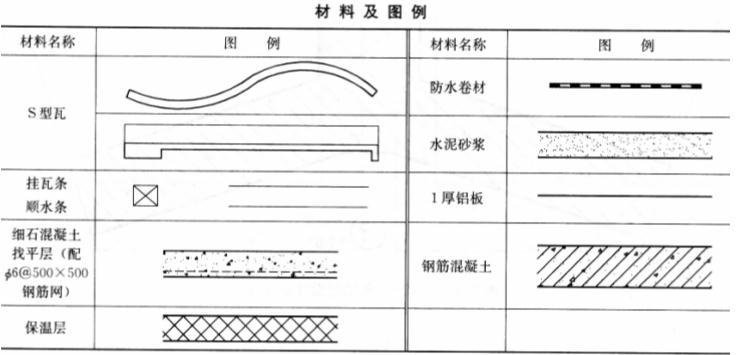

4.图例
1.任务要求
图 1 为建于非地震、非大风地区小住宅的坡屋顶平面图，按要求使用下面提供的基本构件和材料，画出指定的①～④节点详图（图 2、图 3 上作答），其构造应符合坡屋顶的要求，并注明材料和构件名称。
2.任务说明
(1)本图节点构造以国标 00SJ202
（一）图集为依据。
(2)屋面结构层为 100mm 厚现浇钢筋混凝土板。
(3)屋面坡度为 1：3，采用自由落水，出檐 500mm，山墙高 500mm，伸缩缝宽 60mm。
3.屋面构件
(1)机制 S 形瓦 314mm×314mm。
(2)木挂瓦条 30mm×25mm（h）。
(3)顺水条 30mm×25mm (h)，中距 600mm。
(4)35mm 厚 C15 细石混凝土找平层（配φ6@500mm×500mm 钢筋网）。
(5)保温隔热层 60mm 厚。
(6)高聚物改性沥青防水卷材 2mm 厚。
(7)找平层 1:3 水泥砂浆 20mm 厚。
(8)现浇钢筋混凝土板 100mm 厚。
4.图例
参考答案
参考解析

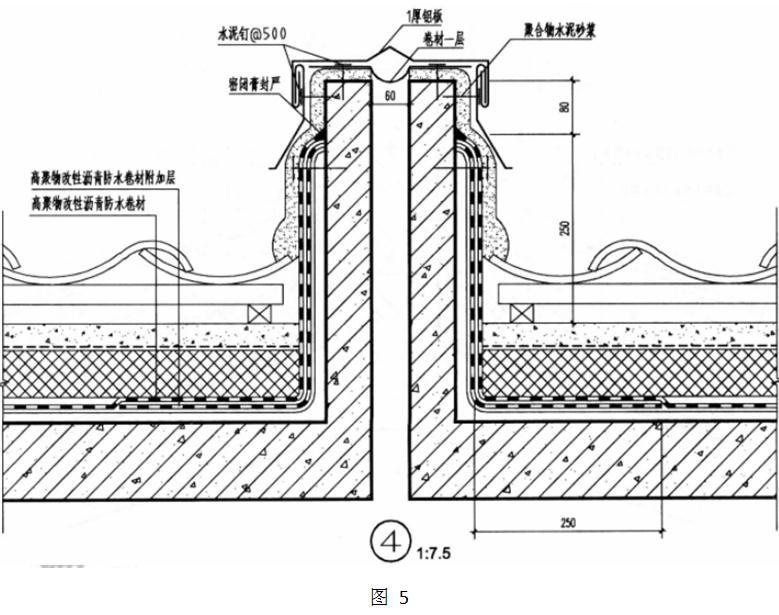

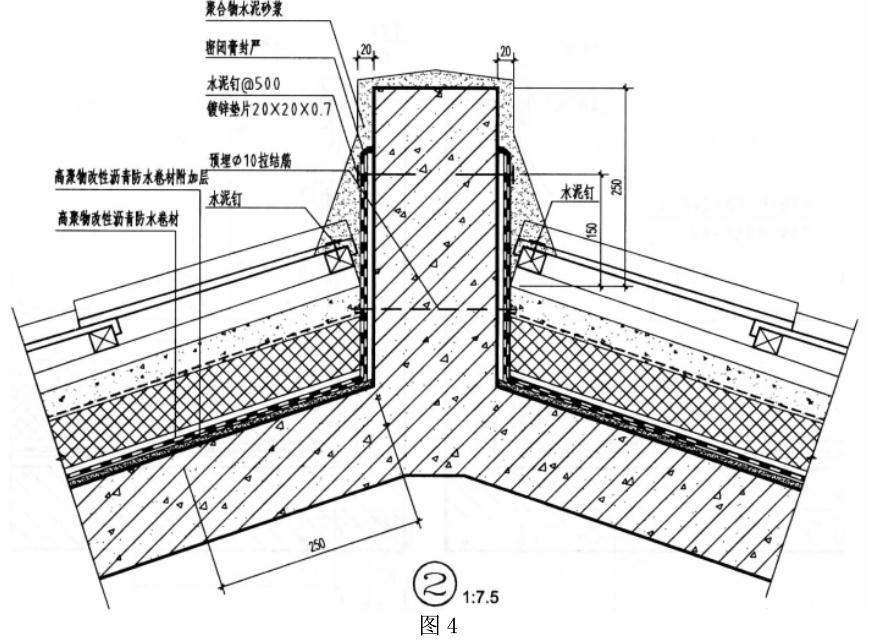

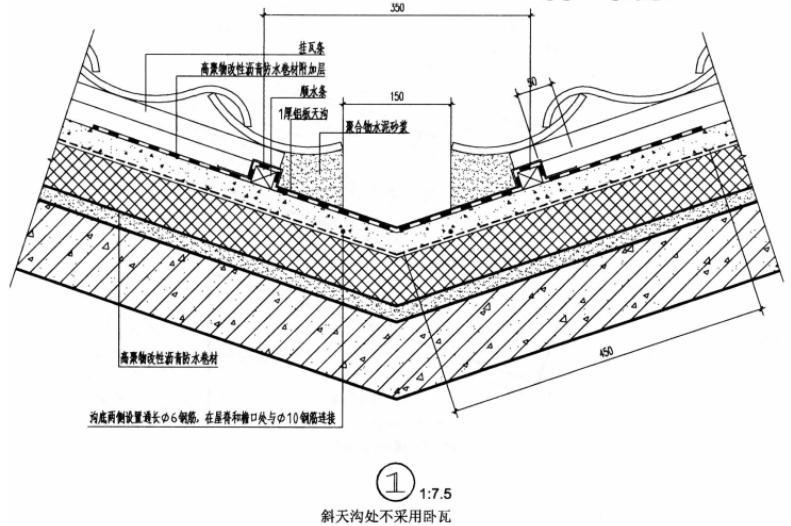

解析：详见图 4、图 5。
更多 “【试题要求】 1.任务要求 图 1 为建于非地震、非大风地区小住宅的坡屋顶平面图，按要求使用下面提供的基本构件和材料，画出指定的①～④节点详图（图 2、图 3 上作答），其构造应符合坡屋顶的要求，并注明材料和构件名称。 2.任务说明 (1)本图节点构造以国标 00SJ202 （一）图集为依据。 (2)屋面结构层为 100mm 厚现浇钢筋混凝土板。 (3)屋面坡度为 1：3，采用自由落水，出檐 500mm，山墙高 500mm，伸缩缝宽 60mm。 3.屋面构件 (1)机制 S 形瓦 314mm×314mm。 (2)木挂瓦条 30mm×25mm（h）。 (3)顺水条 30mm×25mm (h)，中距 600mm。 (4)35mm 厚 C15 细石混凝土找平层（配φ6@500mm×500mm 钢筋网）。 (5)保温隔热层 60mm 厚。 (6)高聚物改性沥青防水卷材 2mm 厚。 (7)找平层 1:3 水泥砂浆 20mm 厚。 (8)现浇钢筋混凝土板 100mm 厚。 4.图例 ” 相关考题
考题
1.设计任务
使用提供的基本构件，按已知条件图所示的①～⑥节点引出号的位置，在未完成的轻钢龙骨石膏板隔墙节点详图上绘出构造详图，并注明材料与构件名称。
未完成的轻钢龙骨石膏板陪墙节点详图2.设计要求
(1)隔墙构造选用所提供的轻钢龙骨及配件，不考虑其他类型的龙骨及配件。
(2)面层为纸面石膏板，不考虑墙体的隔声要求。
3.基本构件
(1)隔墙壁厚为 0.63 mm 的轻钢龙骨,规格尺寸见图：
(2)石膏板采用 1200 mm×2400 mm×12 mm 纸面石膏板：
(3)龙骨矿棉板为 L 形边角，规格尺寸见图：
(4)矿棉板厚度为 10 mm：
(5) 100 mm 高塑料踢脚板(粘贴)：
(6)金属护角条：
(7)膨胀螺栓：
(8)25 mm 长自攻螺钉：
(9)接缝带：
考题
【试题要求】
1.任务描述
图 1～图 3 为某南方地区展览馆建筑平剖面图，要求绘出结构及承载系统。设计应结构合理，并符合任务书与规范的要求，本地区无抗震设计要求，其基础系统能承受正常荷载。
本工程平面为正八角形，四周展厅的屋面标高均相同，窗高相同。中央大厅为无柱大空间。剖面图仅表示空间关系，未表示结构构件。
2.任务要求
(1)展览馆的屋顶结构应包括钢筋混凝土预制屋面板与钢筋混凝土现浇屋面板，预制钢筋混凝土屋面板必须符合宽 600mm 的规格，长度不得超过 6m，在屋面中央有方锥形钢架的玻璃采光顶棚。
(2)主入口雨篷从墙面出挑 5.5m，下方考虑停车。
(3)结构布置应尽量采用砖墙承重，必要时增加砖柱或钢筋混凝土柱。屋面板应尽量采用预制钢筋混凝土板，局部可采用现浇板。
3.作业要求
(1)在下边的平面图上（图 4），使用所提供的图例画出以下结构构件：
1)钢筋混凝土预制屋面板；
2)钢筋混凝土现浇屋面板；
3)钢筋混凝土梁、过梁（上下重叠时应表明上、下）；
4)承重钢筋混凝土柱；
5)承重砖壁柱。
(2)图例不能表达者，可用文字说明。
(3)图例如下（详见表）
考题
【试题要求】
1.任务描述
图 1 为某多层住宅的平屋面拟改为坡屋面（图 2），结构自下而上采用卧梁、立柱、斜梁、檩条支承方式（图 3），屋顶平面图已给出屋面改造所需的卧梁和坡屋面交线。要求按照经济合理的原则完成结构布置。
2.任务要求
(1)卧梁上布置立柱，立柱间距根据斜梁支承点要求不大于 2600mm。
(2)立柱上支承斜梁（外墙上部由卧梁支承斜梁，无需立柱），斜梁不得悬臂或弯折。
(3)斜梁上搁置檩条，檩条跨长（支承间距）不大于 3600mm，檩条水平间距不大于 800mm。
(4)屋面水平支撑设置于端部第二或第三开间，立柱垂直支撑设置于端部第三及第四开间。
3.作图要求
在屋顶平面图上用所提供的图例画出坡屋面的立柱、斜梁、檩条、水平支撑和垂直支撑。
4.图例（见下表）
考题
【试题要求】
1.任务描述
图 1 为一山区希望小学的平面图，砖墙承重，采用下面提供的木屋架、木斜梁、木檩条按立面面屋脊节点图 要求（图 2、图 3），在图 1 上绘出四坡屋面木结构布置图。要求结构合理，并符合任务书与规范的要求。本地区无抗震要求，其地基能承受正常荷载。
2.设计任务说明
(1)根据结构要求可增加必要的砖墩，不允许在房间内加柱。
(2)屋面做法为木檩条，上做瓦屋面。木檩条跨度不允许超过 4500mm。水平间距 900mm，屋面坡度 1:2。
(3)木屋架采用下面提供的两种类型（图 4）
1)跨度超过 6000mm 小于 12000mm 者用木屋架。
2)跨度不超过 6000mm 者应采用简支的木斜梁。
3)应利用砖墙支承檩条代替木屋架。
4)木檩条跨度不允许超过 4500mm，屋脊处设一根檩条。
5)走廊处非木屋架部分应用钢筋混凝土梁，上砌砖墙支承檩条。
6)挑檐宽 900mm，挑檐处加挑檐木，以搁置檐檩。
7)屋架支承点处的内砖墙应增加砖墩。
3.作业要求
在图 1 上，使用所提供的图例，画出以下结构构件，并标明代号：
(1)屋面屋架布置；
(2)屋面木斜梁布置（只布置①～②轴、轴）。
(3)屋面檩条布置（只布置①～②轴）。
(4)走廊顶上混凝土梁上面砌砖支承檩条（门窗过梁不必表示）（只布置走廊处）。
(5)挑檐木布置（只布置轴）。
(6)支承檩条的砖墙，不包括外墙（只布置⑦～?轴用图例表示）。
(7)增加的砖墩。
4.构件图例与代号表（见下表）
考题
任务说明
图示为某滨水建筑全部架空于水面之上，按指定剖切线位置和构造要求绘制剖面图，剖面图应正确反映平面图所示关系。
构造要求
结构：现浇钢筋混凝土结构。
地面：素土夯实，120mm厚素混凝土，面铺地砖。
楼面：亲水平台：120mm厚现浇钢筋混凝土楼板，面铺地砖，板底抹灰。
屋面：120mm厚现浇钢筋混凝土屋面板，坡度1/2，面贴屋面瓦，板底抹灰。屋面檐口处无檐沟和封檐板，平面图上屋檐标高为结构面标高。
墙：240mm厚砌体墙，水泥砂浆面层。
楼梯：120mm厚现浇钢筋混凝土板式楼梯，梯级均为260mm×160mm，上铺地砖，板底抹灰。梁：现浇钢筋混凝土梁，截面240mm（宽）×400mm（高）。
门：门洞口高均为2100mm。
窗：三角形老虎窗的窗底标高见屋顶平面，其窗顶抵至屋面板底。其余窗与门同高，阳台处窗台标高为3.460。
栏杆：均为通透式金属栏杆。
室外踏步：素土夯实，100mm厚素混凝土，面铺地砖。挡土墙：300mm厚钢筋混凝土。
任务要求
1.绘制1-1剖面图，按图例绘出构造要求所列各项内容及建筑可见线。
2.在1-1剖面图上标注楼地面、楼梯休息平台、窗口、檐口及屋脊的标高。
考题
任务说明
绘出下列各种屋面构造做法的节点详图，做法应满足功能要求而且经济合理。
任务要求
1.选用图例按比例绘制各节点详图。
2.注明屋面节点构造层次、材料做法、厚度（防水层、隔汽层、隔离层不计入厚度）。
考题
任务要求
图示为某乡村山地俱乐部局部平面图，按指定剖切线位置和构造要求绘制1-1剖面图，剖面图应正确反映平面图所示关系。
构造要求
结构：砖混结构，现浇钢筋混凝土楼梯、楼板、屋面板。
地坪：素土夯实，100mm厚碎石垫层，120mm厚素混凝土，面铺地砖。楼板：120mm厚现浇钢筋混凝土楼板，面铺地砖。
屋面：120mm厚现浇钢筋混凝土屋面板，40mm厚细石混凝土刚性防水层，面铺屋面瓦，屋面坡度为1/2，屋面挑檐无天沟和封檐板。屋面标高为屋面结构板顶标高。
砖墙：240mm厚，水泥砂浆抹面。楼梯：现浇钢筋混凝土板式楼梯。
梁：所有梁截面500mm（高）×200mm（宽）。门：所有门高2400mm。
窗：所有窗均为落地窗，与门同高。
天窗：玻璃采光天窗，天窗的坡度和屋面一致。栏杆：楼梯栏杆与平台栏杆均为通透式栏杆。
室外踏步：100mm厚素混凝土，100mm厚碎石垫层，水泥砂浆找平，面铺地砖。
挡土墙：240mm厚钢筋混凝土。
任务要求
1.绘制1-1剖面图，按照图例绘出构造要求所列内容及建筑可见线。
2.在剖面图上标注楼地面、楼梯休息平台及屋面的标高。
考题
【试题要求】
1.任务描述
根据《屋面工程技术规范》的要求，按经济合理的原则在钢筋混凝土屋面板上绘制 4 个屋面构造节点（要求绘制比例为 1:5），各节点均做建筑找坡，不考虑表面装饰层。
2.制图要求
(1)在 4 个节点中根据表 1 的要求按材料及图例绘出屋面构造层次（在图 1 上作答），标注构造层名称，注明卷材防水层的设防道数。
3.材料及图例（表 2）
考题
【试题要求】
1.任务描述
图 1、图 2 为某仓储式超市的平面图及剖面示意图，请在平面图上绘出屋面 结构及支撑系统，设计应结构合理，并符合任务书的要求。本地区无抗震设计要求，其地基能承受正常荷载。
2.设计任务说明
(1)承重柱采用 H 型钢，沿周边布置（如平面图 1 所示），超市内为大空间。不允许加柱。
(2)屋面结构采用梯形钢屋架。钢屋架形式见 A-A 剖示意图（如图 2 所示）。
(3)檩条为槽钢，跨度为 3000mm、3600mm、6000mm、6600mm，檩距水平投影为 3000mm。
(4)屋面采用压型钢板。
(5)两个坡屋面相交天沟处采用斜钢梁。
3.作业要求
在平面图上使用所提供的图例。画出以下结构构件并注明代号（不必画在剖面上）。
(1)抗风钢柱。
(2)柱间支撑。
(3)钢托架。
(4)钢屋架。
(5)屋面上弦水平支撑。
(6)屋架垂直支撑。
(7)斜钢梁。
(8)托檩小钢柱。
(9)檩条。
4.构件图例与代号表（见下表）
考题
任务说明
图示为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。
除檐口和雨篷为结构标高外，其余均为建筑标高。
构造要求
结构：砖混结构。
地面：素土夯实，150mm厚碎石垫层，100mm厚素混凝土，面铺地砖。楼面：120mm厚现浇钢筋混凝土楼板，面铺地砖。
屋面：120mm厚现浇钢筋混凝土屋面板，坡度1/2，面铺屋面瓦；檐口处无檐沟和封檐板。
天沟：120mm厚现浇钢筋混凝土天沟，沟壁、沟底20mm厚防水砂浆面层。
内、外墙：240mm厚砖墙，内墙水泥砂浆抹灰，外墙面贴饰面砖。楼梯：现浇钢筋混凝土板式楼梯。
梁：现浇钢筋混凝土梁，截面240mm（宽）×500mm（高）。雨篷：120mm厚现浇钢筋混凝土板。
栏杆：均为通透式栏杆。
室外踏步：素土夯实，150mm厚碎石垫层，100mm厚素混凝土，水泥砂浆找平，面铺地砖。
任务要求
1.按构造要求、图例和门窗表绘制1-1剖面图。
2.在1-1剖面图上标注楼地面、楼梯休息平台的建筑标高，标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高，标注栏杆高度。
提示：基础不需绘制，竖向栏杆可局部单线表示。
考题
【试题要求】
1.任务描述
图 1 为某地下室的剖面示意图，按指定的节点绘出构造详图（在图 2、图 3 上作答）。防水等级为Ⅰ。
2.构造做法
地下室顶板、侧墙、底板做法见地下室剖面示意图。
3.任务要求
(1)采用下列材料及图例（下表），完成①～⑤各节点详图。并按照做法要求画出各构造层次（不必写出做法）。
(2)根据作图，完成本题的作图选择题。
考题
建筑剖面
任务描述：
第一题图 1～第一题图 3 为某坡地建筑平面图，按指定剖切线位置和构造要求绘制 1-1 剖面图，剖面图应正确反映平面图所示关系。
构造要求：
●结构：现浇钢筋混凝土框架结构。
●柱：600mm×600mm 现浇钢筋混凝土柱。
●梁：现浇钢筋混凝土梁，600mm×300mm（宽×高）。
●墙：内外墙均为 300mm 厚砌体，挡土墙为 300mm 厚钢筋混凝土。
●坡屋面：200mm 厚钢筋混凝土屋面板、上铺瓦屋面。屋面坡度 1：2.5。屋面挑檐无天沟和封檐板。
●平屋面：100mm 厚现浇钢筋混凝土板，面层构造 150mm 厚。
●楼面：200mm 厚现浇钢筋混凝土板，面层构造 100mm 厚。
●楼梯：现浇钢筋混凝土板式楼梯，200mm 厚现浇钢筋混凝土板，面层构造 50mm 厚，梯级为300mm×150mm（宽×高）。
●阳台、挑台、雨篷：板式结构，200mm 厚现浇钢筋混凝土板，阳台面层构造 50mm，雨篷板底齐门上口。
●室内外地面：素土夯实，面层构造 200mm 厚。
●门：M-1 门高 2700mm，M-2 门高 3900mm，M-3 门高 3300mm。
●窗：C-1、C-2 落地窗，窗高至结构梁底；C-3 窗台高 900mm，窗高 3000mm。
●栏杆：均为通透式金属栏杆。
●水池：池底及池壁均为 200mm 厚钢筋混凝土。任务要求：
1.绘制 1-1 剖面图，按图例绘出构造要求所列各项内容及建筑可见线。
2.在 1-1 剖面上标注楼地面、楼梯休息平台标高，檐口、屋脊及屋顶平面图中 A 点的结构面标高。
3.根据作图结果，先完成作图选择题的作答。
考题
设计任务
依照图示提供的型材构件及尺寸绘出指定幕墙节点处构造详图。
任务要求
1.利用图示给出的型材和图例按比例绘制指定节点详图的剩余部分。
2.型材可以绘制简单形式并注明主要尺寸、节点构造层次、材料做法、厚度等。
考题
【试题要求】
1.任务说明
图 1～图 3 为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。除檐口和雨篷为结构标高外，其余均为建筑标高。
2.构造要求
(1)结构：砖混结构。
(2)地面：素土夯实，150mm 厚碎石垫层，100mm 厚素混凝土，面铺地砖。
(3)楼面：120mm 厚现浇钢筋混凝土楼板，面铺地砖。
(4)屋面：120mm 厚现浇钢筋混凝土屋面板，坡度 1：2，面铺屋面瓦；檐口处无檐沟和封檐板。
(5)天沟：120mm 厚现浇钢筋混凝土天沟，沟壁、沟底 20mm 厚防水砂浆面层。
(6)内、外墙：240mm 厚砖墙，内墙为水泥砂浆抹灰，外墙面贴饰面砖。
(7)楼梯：现浇钢筋混凝土板式楼梯。
(8)梁：现浇钢筋混凝土梁，截面 240mm×500mm（宽×高）。
(9)雨篷：120mm 厚现浇钢筋混凝土板。
(10)栏杆：均为通透式栏杆。
(11)室外踏步：素土夯实，150mm 厚碎石垫层，100mm 厚素混凝土，水泥砂浆找平，面铺地砖。
3.任务要求
(1)按构造要求、图例和门窗表绘制 1-1 剖面图。
(2)在 1-1 剖面图上标注楼地面、楼梯休息平台的建筑标高，标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高，标注栏杆高度。
4.提示
基础不需绘制，竖向栏杆可局部单线表示。
5.门窗表
6.图例
考题
【试题要求】
1.任务说明
图 1～图 3 为某俱乐部小游船码头平面图，按指定剖切线位置和构造要求绘制剖面图，剖面图应正确反映出平面所示关系。
2.构造要求
(1)结构：框架结构，现浇钢筋混凝土码头架空板、楼板、屋面板。
(2)地坪：素土夯实，120mm 厚混凝土，上铺地砖。
(3)楼板：120mm 厚现浇钢筋混凝土楼板，上铺地砖。
(4)屋面：120mm 厚现浇钢筋混凝土斜屋面板，屋面坡度为 1:1.5，上贴屋面瓦，屋面挑檐无天沟和封檐板，檐口标高为屋面檐口顶结构标高。
(5)外墙：240mm 厚墙，水泥砂浆抹灰，面贴饰面砖。
(6)内墙：240mm 厚墙，水泥砂浆抹灰，面刷乳胶漆。
(7)楼梯：钢筋混凝土板式楼梯。
(8)梁：截面 700mm×240mm（高×宽）。
(9)门：门高为 2400mm。
(10)窗：图中 C1 窗高为 1500mm，窗台高为 900mm；C2 高窗底标高为 5.000m，窗顶接屋面板底。
(11)栏杆：楼梯栏杆与码头栏杆均为通透式栏杆。
(12)室外踏步：100mm 厚素混凝土，水泥砂浆找平，上铺地砖。
(13)湖水挡土墙：300mm 厚钢筋混凝土。
3.任务要求
(1)绘制剖面图，按表图例绘出构造要求所列各项内容及建筑可见线。
(2)在剖面图上标注楼地面、楼梯休息平台及窗台、窗顶、屋面等各部分的标高。
4.图例
考题
任务说明
图示为某坡地园林建筑平面图，按指定剖切线位置和构造要求绘制1-1剖面图。剖面图应正确反映平面图所示关系。
构造要求
结构：现浇钢筋混凝土框架结构。
柱：600mm×600mm现浇钢筋混凝土柱。
梁：现浇钢筋混凝土梁，600mm×300mm（高×宽）。
墙：内、外墙均为300mm厚砌体，挡土墙为300mm厚钢筋混凝土。
坡屋面：200mm厚现浇钢筋混凝土板，上铺屋面瓦，屋面坡度1/2.5。屋面挑檐无天沟和封檐板。
平屋面：100mm厚现浇钢筋混凝土板，面层构造150mm厚。
楼面：200mm厚现浇钢筋混凝土板，面层构造100mm厚。
楼梯：现浇钢筋混凝土板式楼梯，面层构造50mm厚，梯级为300mm×150mm（宽×高）。
阳台、挑台、雨篷：板式结构，200mm厚现浇钢筋混凝土板。阳台面层构造50mm厚，雨篷板底齐门上口。
室内外地面：素土夯实，面层构造200mm厚。
门：M-1门高2700mm，M-2门高3900mm，M-3门高3300mm。
窗：C-1和C-2为落地窗，窗高至结构梁底，C-3窗台高900mm，窗高3000mm。栏杆：均为通透式金属栏杆。
水池：池底及池壁均为200mm厚钢筋混凝土。
任务要求
1.绘制1-1剖面图，按图例绘出构造要求所列的各项内容及建筑可见线。
2.在1-1剖面图上标注楼地面、楼梯休息平台标高，檐口、屋脊及屋顶平面图中A点的结构面标高。
3.根据作图结果完成下题的选择题作答。
考题
任务说明
本题为某仓储式超市的平面图及剖面示意图。请在平面图上绘出屋面结构及支撑系统。设计结构应合理，并符合任务书的要求。本地区无抗震要求，其地基能承受正常荷载。
设计任务
1.承重柱采用H型钢，沿周边布置（如平面图所示）。超市内为大空间，不允许加柱。
2.屋面结构采用平面桁架，形式见A-A剖面示意图。
3.檩条为槽钢，跨度为3000mm、3600mm、6000mm、6600mm。檩距水平投影为3000mm。4.屋面采用压型钢板。
作图要求
在平面图上使用所提供的图例符号，画出以下结构构件并注明代号（不必画在剖面上）。
(1)抗风钢柱；
(2)柱间支撑；
(3)钢托梁；
(4)屋面上弦水平支撑；
(5)屋架垂直支撑；
(6)檩条。
考题
【试题要求】
某建筑结构设计要求在适当部位设变形缝，缝宽 80～110mm。现要求根据题目规定的材料画出变形缝构造详图（在图 1 上作答）。需满足适应建筑变形、防水等技术要求，并注出材料名称、规格及有关构造尺寸。
1.设计任务及构造要求
(1)屋面部分（不上人屋面）。
1)防水卷材。
2)40mm 厚 C20 细石混凝土整浇层，随捣随光。
3)50mm 厚保温层。 4)20mm 厚水泥砂浆。
5)120mm 厚 C20 现浇钢筋混凝土屋面板。
(2)地面部分。
1)20mm 厚花岗石板以 30mm 厚水泥砂浆铺贴。
2)100mmC20 素混凝土。 3)100mm 厚碎砖三合土。
4)回填土夯实。
(3)外墙部分。外墙构造为 240mm 厚砖墙，外抹 22mm 厚 1:3 水泥砂浆，贴 8mm 厚面砖。
(4)顶棚部分。走廊部位不做吊顶，构造为钢筋混凝土顶板下作 1：3 水泥砂浆粉刷，面层乳胶漆，总厚 20mm。
2.作图要求
按题目规定材料（下表 1），画出变形缝详图，比例 1:5（由于排版需要，本题修改比例为1:7.5）。
(1)要求以镀锌钢板或铝板、防水卷材、沥青麻丝作详图①屋面变形缝。
(2)要求采用沥青麻丝或软质聚苯乙烯材料、嵌缝膏、橡胶条、角钢，并以钢板或压花铝板作详图②地面变形缝。
(3)要求以镀锌钢板、木砖、沥青麻丝或软质聚苯乙烯泡沫塑料作详图③外墙面变形缝（本题以国标新材料为依据进行变形缝设计，考生考试应以规定材料设计）。
(4)要求以硬木板、木砖、岩棉作详图④顶棚变形缝（本题以国标新材料为依据进行变形缝设计，考生考试应以规定材料设计）。
(5)应标明材料名称。
考题
建筑构造（瓦屋面构造）
任务描述：
图 1 为坡屋面构造节点，屋面坡度 30%，按任务要求和图例绘制完成 4 个构造节点详图。任务要求：
1.根据现行规范完成瓦屋面构造详图，要求做到最经济合理。
2.合理选用下表列出的材料及配件，按图例制图。
3.注明各节点的构造层次及各层次的厚度（保温层除外）。
4.每个节点至少绘制出一个完整瓦型，并准确绘制出瓦的搭接关系。
5.根据作图结果，先完成作图选择题的作答。
注：(1)防水垫层：设置在瓦材或金属板下面，起防水、防潮作用的构造层。
(2)瓦材作为一道防水层。
(3)本题正置式指不采用倒置式的做法。
图例：
考题
【试题要求】
1.任务说明
按题目要求和图例所示的材料绘出不同室内墙体的内墙饰面构造做法（在图 1 上作图），并注明材料名称。制图比例 1:5（由于排版需要，本题修改比例为 1:7.5）。
2.图例
考题
【试题要求】
1.任务说明
图 1、图 2 为某公共建筑内楼梯的平面及剖面，要求按无障碍设计绘制指定节点的构造详图（在图 3 上作答）。
2.制图要求
(1)各节点按无障碍设计要求详细标注尺寸及构造做法。
(2)选择表中合适的配件及材料，完成图 3 各节点详图。
考题
任务描述
如图为坡屋面构造节点，屋面坡度30%，按任务要求和图例绘制完成4个构造节点详图。
任务要求
1.根据现行规范完成瓦屋面构造详图，要求做到最经济合理。
2.合理选用下表列出的材料及配件。
3.注明各节点的构造层次及各层次的厚度（保温层除外）。
4.每个节点至少绘制出一个完整瓦型，并准确绘制出瓦的搭接关系。
5.根据作图结果完成1-10题的选择题作答。
注：1.防水垫层：设置在瓦材或金属板材下面，起防水、防潮作用的构造层。2.瓦材作为一道防水。3.本题正置式皆不采用倒置式的做法。
考题
【试题要求】
1.任务说明
下图为某多层公共建筑玻璃幕墙的局部立面示意图（图 1、图 2），幕墙形式为竖明横隐框架式，要求按适当做法与以下制图要求绘制节点构造详图（在图 3、图 4 上作答）。
2.制图要求
(1)各节点构造详图中型材中心线、中空玻璃位置、幕墙与建筑主体结构的连接构造已给定，按表 1 选用合适的配件及材料，完成①～④各节点的构造详图，可以采用简图绘制，注明所选配件与材料名称及必要的尺寸。
(2)明框部分中空玻璃与铝合金型材间采用非现注式密闭材料。
(3)楼层间要满足防火要求。
(4)不需要表示保温和装饰面层做法。
考题
任务要求
使用所提供的基本构件，按照所提供的剖面与平面图所示的①—⑥节点，绘出构造详图，并注明材料与构件名称。
任务说明
隔墙构造仅选用所提供的轻钢龙骨及构件，不考虑其他类型的龙骨及配件。面层为纸面石膏板。暂不考虑墙体的隔音要求。
1.外墙做法：200mm厚空心砖墙，25mm厚水泥砂浆粉面。
2.楼面做法：钢筋混凝土上抹30mm厚水泥砂浆。
3.内门：木门框。
4.天花吊顶：明骨矿棉板。
考题
【试题要求】
1.任务说明
图 1～图 3 为某乡村山地俱乐部局部平面图，按指定剖切线位置和构造要求绘制 1-1 剖面图，剖面图应正确反映平面图所示关系。
2.构造要求
(1)结构：砖混结构，现浇钢筋混凝土楼梯、楼板、屋面板。
(2)地坪：素土夯实，100mm 厚碎石垫层，120mm 厚素混凝土，面铺地砖。
(3)楼板：120mm 厚现浇钢筋混凝土楼板，面铺地砖。
(4)屋面：120mm 厚现浇钢筋混凝土屋面板，40mm 厚细石混凝土刚性防水层，面铺屋面瓦，屋面坡度为 1:2，屋面挑檐无天沟和封檐板。屋面标高为屋面结构板顶标高。
(5)砖墙：240mm 厚，水泥砂浆抹面。
(6)楼梯：现浇钢筋混凝土板式楼梯。
(7)梁：所有梁截面为 500mm×200mm（高×宽）。
(8)门：所有门高为 2400mm。
(9)窗：所有窗均为落地窗，与门同高。
(10)天窗：玻璃采光天窗，天窗的坡度和屋面一致。
(11)栏杆：楼梯栏杆与平台栏杆均为通透式栏杆。
(12)室外踏步：100mm 厚素混凝土，100mm 厚碎石垫层，水泥砂浆找平，面铺地砖。
(13)挡土墙：240mm 厚钢筋混凝土。
3.任务要求
(1)绘制 1-1 剖面图，按照图例绘出构造要求所列内容及建筑可见线。
(2)在剖面图上标注楼地面、楼梯休息平台及屋面的标高。
4.图例
考题
【试题要求】
1.任务说明
图示为 4 个地下室防水构造剖面节点（图 1）。根据现行规范和国家标准图集的要求，不考虑保温，按Ⅰ级防水要求绘制节点构造。
2.任务要求
(1)选用给出的适合的配件与材料，完成如下 4 个节点的构造详图(图 1，由于排版需要，比例由 1:5 修改为 1:15)。
(2)注明所选配件与材料的名称，并在引出线处标注各构造层次的名称。其中各节点的要求如下：
1)节点①应采用两道止水材料，不用绘制外墙的外防水构造。
2)节点②应采用中埋式止水带，并绘制顶板面的防水构造。
3)节点③外墙采用加气混凝土块保护层。
4)节点④采用中埋式止水带和可拆卸式止水带，不需绘制底板的外防水构造。
3.配件与材料表（见下表）
考题
【试题要求】
1.任务要求
使用下面提供的基本构件，按下列剖面与平面所示的①～⑥节点(图 1、图 2)，绘出构造详图。(在图 3 上作答，由于排版需要，本题比例由真题的 1:5 修改为 1:7.5)，并注明材料与构件名称。
2.任务说明
隔墙构造仅选用所提供的轻钢龙骨及配件，不考虑其他类型的龙骨及配件，面层为纸面石膏板，不考虑墙体的隔声要求。
(1)外墙做法：200mm 厚空心砖墙，25mm 厚水泥砂浆粉面。
(2)楼面做法：钢筋混凝土上抹 30mm 厚水泥砂浆。
(3)内门：木门框。
(4)天花吊顶：明骨矿棉板。
3.基本构件
热门标签
最新试卷
